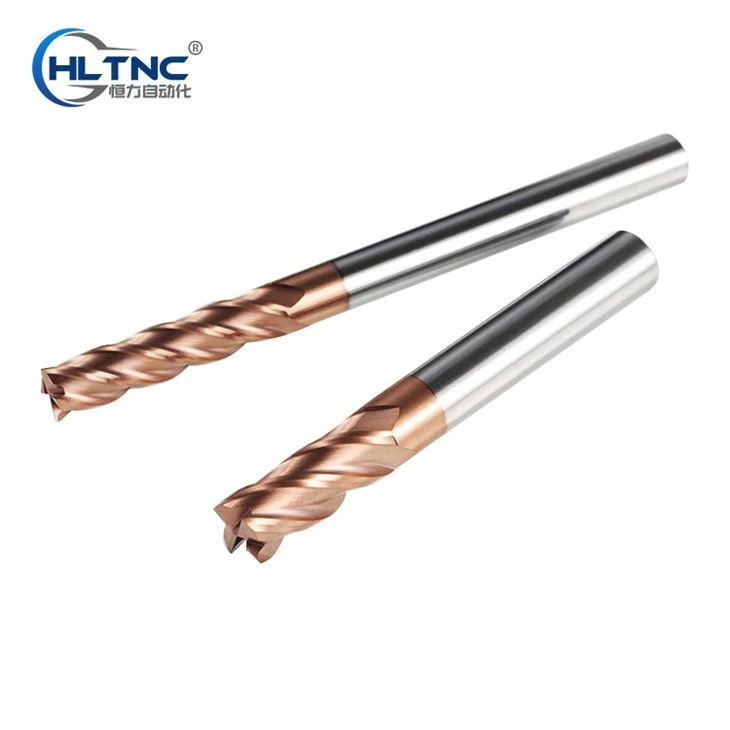

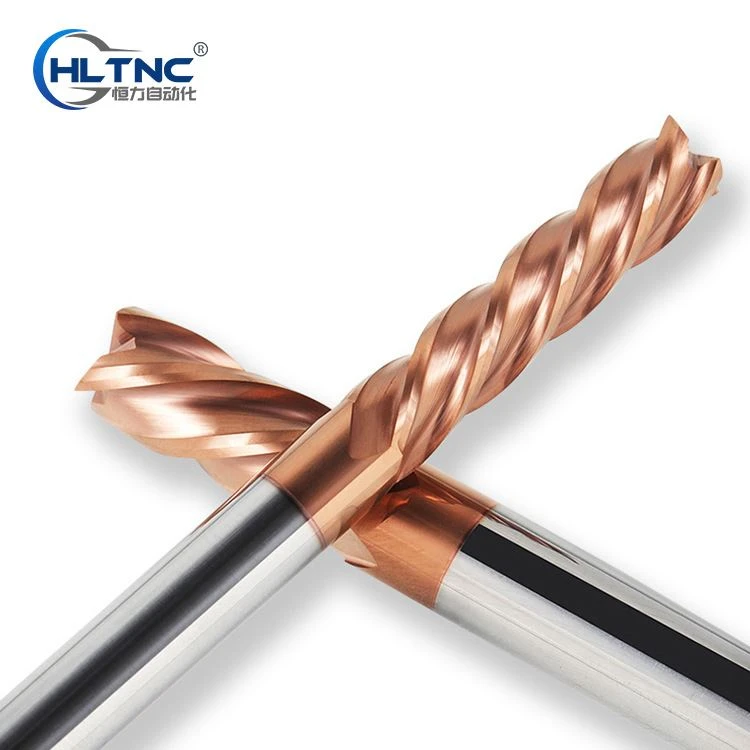

सीएनसी एंड मिल

उत्पाद का परिचय

एंड मिल्स को मेटल कटर भी कहा जाता है, मिलिंग कटर मिलिंग के लिए एक या अधिक दांतों वाला एक रोटरी टूल है। काम करते समय, प्रत्येक कटर दांत बारी-बारी से वर्कपीस के भत्ते को काट देता है। मिलिंग कटर मुख्य रूप से मशीनिंग विमानों, चरणों, खांचे, सतहों को बनाने और मिलिंग मशीनों पर वर्कपीस काटने के लिए उपयोग किए जाते हैं।

उत्पाद प्रकार

बेलनाकार मिलिंग कटर

क्षैतिज मिलिंग मशीनों पर मशीनिंग विमानों के लिए। कटर दांत मिलिंग कटर की परिधि पर वितरित किए जाते हैं, और दांत के आकार के अनुसार सीधे दांतों और पेचदार दांतों में विभाजित होते हैं। दांतों की संख्या के अनुसार मोटे दांत और महीन दांत दो प्रकार के होते हैं। हेलिकल-टूथ मोटे-दांतेदार मिलिंग कटर में कुछ दांत, उच्च दांतों की ताकत और बड़ी चिप जगह होती है, जो किसी न किसी मशीनिंग के लिए उपयुक्त होती है; ठीक दांतेदार मिलिंग कटर परिष्करण के लिए उपयुक्त है।

फेस मिलिंग कटर

डिस्क मिलिंग कटर के रूप में भी जाना जाता है, इसका उपयोग ऊर्ध्वाधर मिलिंग मशीन, फेस मिलिंग मशीन या गैन्ट्री मिलिंग मशीन पर मशीनिंग विमानों के लिए किया जाता है। अंत चेहरे और परिधि पर कटर दांत होते हैं, साथ ही मोटे दांत और ठीक दांत भी होते हैं। इसकी संरचना तीन प्रकार की होती है: इंटीग्रल टाइप, इंसर्ट टाइप और इंडेक्सेबल टाइप।

अंत चक्की

इसका उपयोग खांचे और चरणबद्ध सतहों आदि के प्रसंस्करण के लिए किया जाता है। कटर दांत परिधि और अंत चेहरे पर होते हैं, और ऑपरेशन के दौरान अक्षीय दिशा में नहीं खिलाया जा सकता है। अक्षीय फ़ीड संभव है जब अंत मिल में केंद्र के माध्यम से गुजरने वाले अंत दांत होते हैं।

तीन तरफा मिलिंग कटर

इसका उपयोग विभिन्न खांचे और चरणबद्ध सतहों को संसाधित करने के लिए किया जाता है, और दोनों तरफ और परिधि पर कटर दांत होते हैं।

कोण मिलिंग कटर

एक कोण पर खांचे की मिलिंग के लिए, दो प्रकार के सिंगल-एंगल और डबल-एंगल मिलिंग कटर होते हैं।

देखा ब्लेड कटर

मशीनिंग के लिए गहरे खांचे और वर्कपीस काटने के लिए, परिधि पर अधिक दांत होते हैं। मिलिंग के दौरान घर्षण को कम करने के लिए, कटर दांतों के दोनों किनारों पर 15′~1 डिग्री सेकेंडरी डिक्लेरेशन एंगल होते हैं। इसके अलावा, की-वे मिलिंग कटर, डोवेटेल मिलिंग कटर, टी-स्लॉट मिलिंग कटर और विभिन्न प्रकार के मिलिंग कटर हैं।

टी के आकार का मिलिंग कटर

टी-स्लॉट मिलिंग के लिए

उत्पाद विनिर्देश

हमारी कंपनी

पैकिंग, भंडारण, हैंडलिंग और परिवहन

लोकप्रिय टैग: सीएनसी अंत मिल
